فشار کاری لوله چیست؟

فشار کاری لوله به حداکثر فشاری گفته می‌شود که یک لوله می‌تواند در طول عمر مفید خود تحمل کند بدون اینکه دچار آسیب یا نشت شود. این فشار معمولاً توسط تولیدکننده لوله مشخص می‌شود و به عواملی مانند جنس لوله، ضخامت دیواره، دمای محیط و سیالی که در لوله جریان دارد، بستگی دارد. در ادامه درباره ی فشار کاری لوله پلی اتیلن با شما صحبت خواهیم کرد. در صورت داشتن هرگونه سوالی آن را برای ما کامنت کنید. همچنین اگر قصد خرید لوله پلی اتیلن تک جداره دارید و میخواهید اطلاعات بیشتری درباره ی انواع سایزهای آن بدانید به صفحه ی آن مراجعه نمایید، یا با شماره های داخل سایت تماس بگیرید.

جهت مشاوره و خرید لوله و اتصالات پلی اتیلن با کارخانه تکاب اتصال تماس بگیرید.

چرا فشار کاری مهم است؟

• ایمنی: اطمینان از اینکه لوله در برابر فشارهای سیستم مقاومت می‌کند، از بروز حوادث مانند ترکیدگی لوله و نشت سیال جلوگیری می‌کند.
• طول عمر لوله: رعایت فشار کاری مشخص شده، به افزایش طول عمر مفید لوله کمک می‌کند.
• طراحی سیستم‌های لوله‌کشی: مهندسان طراح باید فشار کاری لوله‌ها را در نظر بگیرند تا سیستم لوله‌کشی بهینه و ایمن طراحی شود.

عوامل موثر بر فشار کاری

• جنس لوله: لوله‌های ساخته شده از مواد مختلف مانند فولاد، چدن، مس، PVC و پلی‌اتیلن، مقاومت‌های متفاوتی در برابر فشار دارند.
• ضخامت دیواره: هرچه ضخامت دیواره لوله بیشتر باشد، مقاومت آن در برابر فشار نیز بیشتر خواهد بود.

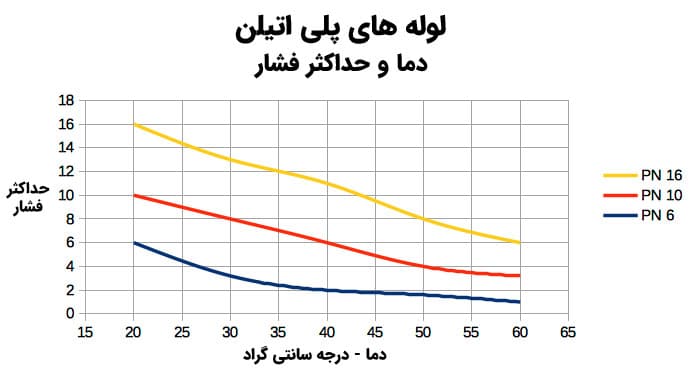

• دمای محیط: افزایش دما می‌تواند بر مقاومت لوله‌ها تأثیر بگذارد.
• نوع سیال: برخی سیالات مانند مواد شیمیایی خورنده، می‌توانند به دیواره داخلی لوله آسیب رسانده و مقاومت آن را کاهش دهند.

واحدهای اندازه‌گیری فشار

فشار کاری معمولاً با واحدهای زیر اندازه‌گیری می‌شود:

• بار (bar): یک واحد رایج برای اندازه‌گیری فشار است.
• مگاپاسکال (MPa): یک واحد دیگر برای اندازه‌گیری فشار است که در سیستم بین‌المللی واحدها (SI) استفاده می‌شود.
• پوند بر اینچ مربع (psi): یک واحد اندازه‌گیری فشار در سیستم آمریکایی است.

PSI در لوله پلی اتیلن چیست؟

PSI مخفف عبارت انگلیسی “Pounds per Square Inch” به معنای “پوند بر اینچ مربع” است و واحد اندازه‌گیری فشار است. در مورد لوله‌های پلی اتیلن، PSI نشان‌دهنده حداکثر فشاری است که لوله می‌تواند بدون آسیب دیدن تحمل کند. به عبارت ساده‌تر، PSI مشخص می‌کند که لوله تا چه حد می‌تواند در برابر فشار آب یا سیالی که درون آن جریان دارد مقاومت کند. این مقدار بسیار مهم است زیرا اگر فشاری که به لوله وارد می‌شود از PSI آن بیشتر شود، لوله ممکن است ترکیده یا نشت کند. عوامل مختلفی مانند ضخامت دیواره لوله، نوع پلی‌اتیلن استفاده شده و دمای محیط بر روی PSI لوله پلی‌اتیلن تأثیرگذارند. به طور خلاصه، PSI در لوله پلی اتیلن نشان دهنده مقاومت لوله در برابر فشار است و انتخاب لوله‌ای با PSI مناسب برای اطمینان از عملکرد صحیح و ایمن سیستم لوله کشی ضروری است

تعیین فشار کاری مناسب

برای تعیین فشار کاری مناسب برای یک سیستم لوله‌کشی، باید موارد زیر را در نظر گرفت:

• فشار کاری پمپ: حداکثر فشاری که پمپ می‌تواند ایجاد کند.
• افت فشار در سیستم: افت فشاری که در طول لوله و اتصالات به دلیل اصطکاک و تغییرات ناگهانی جهت جریان ایجاد می‌شود.
• فشار کاری مجاز تجهیزات: فشار کاری مجاز سایر تجهیزات مانند شیرآلات و اتصالات.

توجه: همیشه باید از فشار کاری مشخص شده توسط تولیدکننده لوله پیروی کرد و از اعمال فشار بیش از حد به لوله خودداری کرد.

نکات مهم

• فشار تست: فشاری است که برای آزمایش مقاومت لوله در برابر فشار اعمال می‌شود و معمولاً بالاتر از فشار کاری است.
• فشار طراحی: فشاری است که برای طراحی سیستم لوله‌کشی در نظر گرفته می‌شود و شامل ضریب ایمنی نیز می‌باشد.

برای اطلاعات بیشتر در مورد فشار کاری ، می‌توانید به منابع زیر مراجعه کنید:

• کاتالوگ‌های تولیدکنندگان لوله: در این کاتالوگ‌ها، اطلاعات دقیقی در مورد فشار کاری لوله‌های مختلف ارائه شده است. جهت مشاهده کاتالوگ لوله و اتصالات روی لینک رنگی کلیک کنید.
• استانداردهای ملی و بین‌المللی: استانداردهایی مانند ASTM و ISO، اطلاعات مفیدی در مورد طراحی و انتخاب لوله‌ها ارائه می‌دهند. استاندارد لوله و اتصالات را می توانید در صفحه ی مرتبط به آن مشاهده نمایید.

نحوه محاسبه فشار کاری لوله

همانطور که گفتیم فشار کاری لوله ( Pipe working pressure ) به حداکثر فشاری گفته می‌شود که یک لوله می‌تواند در طول عمر مفید خود تحمل کند بدون اینکه دچار آسیب یا نشت شود. محاسبه دقیق فشار کاری به عوامل مختلفی بستگی دارد و معمولاً توسط مهندسان متخصص انجام می‌شود. با این حال، درک کلی از مفاهیم و عوامل موثر بر فشار کاری می‌تواند بسیار مفید باشد.

عوامل موثر بر فشار کاری

• جنس لوله: هر ماده‌ای مقاومت متفاوتی در برابر فشار دارد. مثلاً فولاد نسبت به PVC مقاومت بیشتری دارد.
• ضخامت دیواره: هرچه دیواره لوله ضخیم‌تر باشد، مقاومت آن در برابر فشار بیشتر است.
• قطر لوله: قطر لوله نیز در مقاومت آن موثر است.
• دمای محیط: افزایش دما می‌تواند مقاومت لوله را کاهش دهد.
• نوع سیال: سیالات مختلف خواص خوردگی و سایش متفاوتی دارند که بر مقاومت لوله تاثیر می‌گذارند.
• استانداردهای ساخت: استانداردهای مختلفی برای ساخت لوله‌ها وجود دارد که هر کدام مشخصات و محدودیت‌های خاص خود را دارند.

روش‌های محاسبه فشار کاری لوله

روش‌های دقیق محاسبه فشار کاری لوله (محاسبه تحمل فشار لوله) معمولاً شامل استفاده از فرمول‌های مهندسی و نرم‌افزارهای تخصصی است. یکی از معروف‌ترین فرمول‌ها برای محاسبه فشار کاری لوله، فرمول بارلو است.

فرمول بارلو:

P = (2 x S x t) / (D - t)

در این فرمول:

• P: فشار داخلی لوله (psi)
• S: مقاومت کششی ماده لوله (psi)
• t: ضخامت دیواره لوله (in)
• D: قطر خارجی لوله (in)

توجه: این فرمول یک فرمول ساده‌ شده است و برای محاسبات دقیق‌تر باید عوامل دیگری مانند ضریب ایمنی و شرایط کاری لوله نیز در نظر گرفته شود.

اهمیت ضریب ایمنی

ضریب ایمنی یک عدد بی‌بعد است که برای اطمینان از ایمنی لوله در برابر فشارهای غیرمنتظره به کار می‌رود. این ضریب معمولاً بین 1.5 تا 4 انتخاب می‌شود و به عوامل مختلفی مانند اهمیت سیستم، احتمال خطا در محاسبات و شرایط کاری بستگی دارد.

نرم‌افزارهای محاسبه فشار کاری

امروزه نرم‌افزارهای تخصصی زیادی برای محاسبه فشار کاری لوله وجود دارند که با وارد کردن مشخصات لوله و شرایط کاری، فشار کاری مجاز را به صورت دقیق محاسبه می‌کنند.

نکات مهم

• اطلاعات دقیق: برای محاسبه دقیق فشار کاری، داشتن اطلاعات دقیق در مورد جنس لوله، ضخامت دیواره، قطر، استاندارد ساخت و شرایط کاری بسیار مهم است.
• مشاوره با متخصص: در پروژه‌های مهم و حساس، بهتر است از مشاوره مهندسان مکانیک و متخصصان لوله استفاده شود.
• توجه به استانداردها: همیشه باید به استانداردهای ملی و بین‌المللی مربوط به لوله‌ها توجه شود.

جمع‌بندی محاسبه فشار کاری یک فرآیند تخصصی است که نیاز به دانش و تجربه کافی دارد. با در نظر گرفتن عوامل مختلف و استفاده از روش‌های محاسباتی مناسب، می‌توان فشار کاری ایمن و مناسب برای هر لوله را تعیین کرد.

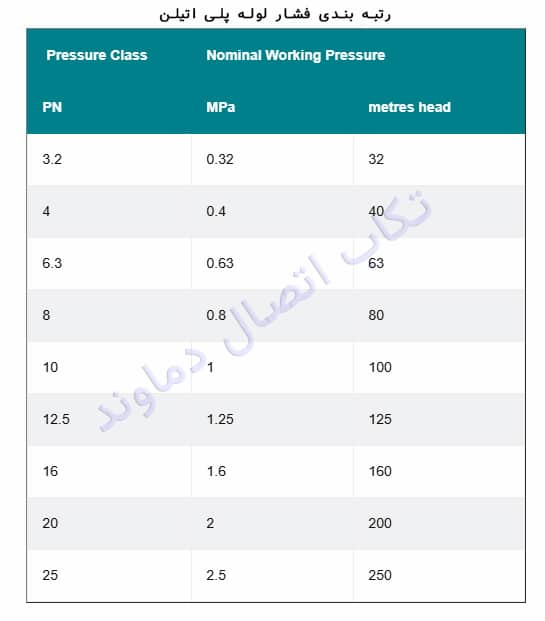

جدول تحمل فشار لوله ها

جدول دقیق تحمل فشار لوله‌ها بسته به جنس لوله، قطر، ضخامت دیواره، استاندارد تولید و شرایط محیطی متفاوت است. بنابراین، برای اطمینان از انتخاب صحیح لوله، همیشه به جدول‌های فنی ارائه شده توسط تولیدکنندگان مراجعه کنید.

وقتی آبی که از لوله‌ها می‌گذرد ضدعفونی قوی‌تری داشته باشد و آب گرم باشد، باید دقت بیشتری کرد که لوله‌ها مواد مضر را وارد آب نکنند.

جدول زیر حداقل فاکتورهای طراحی لوله پلی اتیلن را در کاربردهای مختلف نشان می دهد.

• عوامل موثر بر تحمل فشار لوله‌ها

1. جنس لوله: لوله‌های ساخته شده از مواد مختلف مانند فولاد، چدن، مس، PVC، پلی‌اتیلن و … تحمل فشار متفاوتی دارند.
2. قطر لوله: با افزایش قطر لوله، معمولاً ضخامت دیواره نیز افزایش می‌یابد که منجر به افزایش تحمل فشار می‌شود.
3. ضخامت دیواره: ضخامت دیواره لوله یکی از مهم‌ترین عوامل تعیین‌کننده تحمل فشار است.
4. استاندارد تولید: استانداردهای مختلفی مانند ASTM، DIN و … برای تولید لوله‌ها وجود دارد که هر کدام مشخصات و تحمل فشار متفاوتی را تعریف می‌کنند.
5. شرایط محیطی: دما، فشار داخلی و خارجی، خوردگی و سایر عوامل محیطی بر تحمل فشار لوله‌ها تاثیر می‌گذارند.

فرمول محاسبه ضخامت لوله

فرمول کلی محاسبه ضخامت لوله بر اساس رابطه زیر است:

t = (PD) / (2S*E) + C

1. در این فرمول:
2. t: ضخامت لوله (به میلی‌متر)
3. P: فشار داخلی لوله (به پاسکال یا بار)
4. D: قطر خارجی لوله (به میلی‌متر)
5. S: تنش مجاز ماده لوله (به پاسکال)
6. E: ضریب کارایی مفصل (معمولاً بین 0.8 تا 0.9)
7. C: ضریب خوردگی (در صورت نیاز به در نظر گرفتن خوردگی)

نکات مهم:

تنش مجاز (S): این مقدار به جنس لوله و استاندارد ساخت آن بستگی دارد و در جدول‌های مشخصات فنی مواد ارائه می‌شود.

ضریب کارایی مفصل (E): این ضریب به نوع اتصال لوله‌ها و کیفیت جوشکاری بستگی دارد و معمولاً برای جوش‌های با کیفیت بین 0.8 تا 0.9 در نظر گرفته می‌شود.

ضریب خوردگی (C): اگر لوله در محیطی قرار گیرد که دچار خوردگی شود، ضریب خوردگی را باید به فرمول اضافه کرد. این ضریب بر اساس نرخ خوردگی مورد انتظار تعیین می‌شود.

تکاب اتصال دماوند (تولید کننده و صادر کننده لوله و اتصالات پلی اتیلن)

شرکت تکاب اتصال دماوند با بیش از سه دهه تجربه در تولید و صادرات لوله و اتصالات پلی‌اتیلن و پلی‌پروپیلن، یکی از پیشگامان این صنعت در کشور محسوب می‌شود. این شرکت با دارا بودن استانداردهای کیفی بالا و بهره‌گیری از دانش فنی روز دنیا، محصولات متنوعی را برای مصارف گوناگون ارائه می‌دهد. با انتخاب محصولات تکاب اتصال دماوند، شما به محصولاتی با عمر طولانی و مقاومت بالا در برابر خوردگی و نصب آسان دست خواهید یافت.

سوالات متداول درباره ی فشار کاری

• فشار کاری pn16 چیست؟

PN16 یک اصطلاح فنی در حوزه لوله کشی و اتصالات است که نشان دهنده حداکثر فشاری است که یک لوله، فلنج یا اتصالی خاص می تواند تحمل کند. در واقع، PN مخفف عبارت فرانسوی “Pression Nominale” به معنی “فشار اسمی” است. عدد 16 در PN16 نشان دهنده مقدار فشار بر حسب بار (bar) است. پس، یک لوله یا اتصالی که با برچسب PN16 مشخص شده، می‌تواند تا حداکثر 16 بار فشار را تحمل کند.

• فشار کاری کلاس 150 چیست؟

کلاس 150 یک اصطلاحی است که در صنعت لوله کشی و تجهیزات مرتبط با آن استفاده می‌شود و به حداکثر فشاری که یک تجهیز مانند فلنج، شیر یا لوله می‌تواند تحمل کند اشاره دارد. عدد 150 در این کلاس نشان دهنده حداکثر فشاری است که این تجهیزات می‌توانند در دمای مشخصی تحمل کنند.
